适用范围
● 广泛用于石油开采、炼油、化工、军工等危险环境及海洋石油平台、油轮等场所；
● 适用于有高防腐要求场所；
● 适用于爆炸性气体环境1区、2区场所；
● 适用于ⅡA、ⅡB、ⅡC类爆炸性气体环境；
● 适用于可燃性粉尘环境21区、22区场所；
● 适用于T1~T6组温度组别。

型号含义

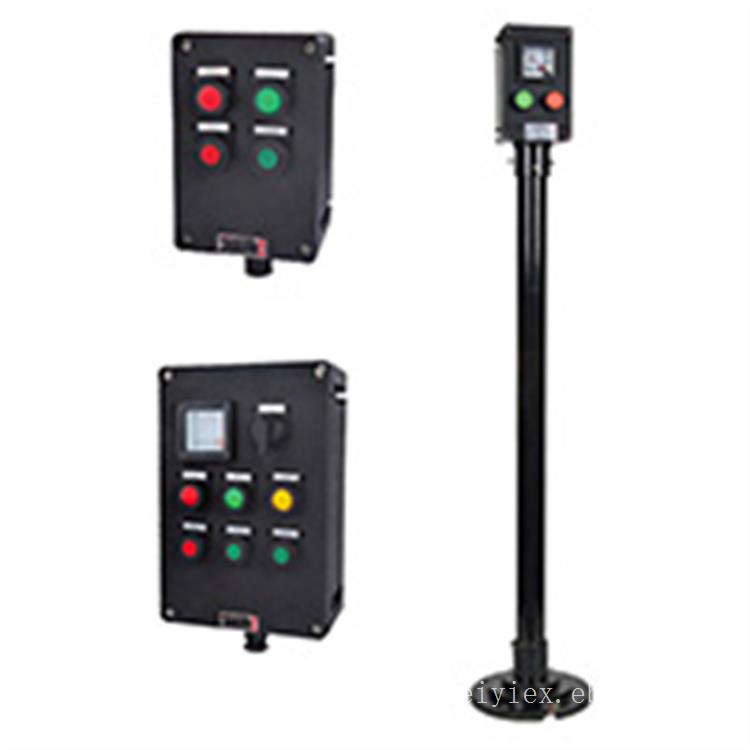

产品特色
◆ 外壳采用玻璃纤维增强不饱和聚酯树脂压制而成，具有外形美观，耐腐蚀，抗静电，耐冲击及热稳定性好等优良性能；
◆ 产品为增安型外壳内装防爆元件；
◆ 内装防爆指示灯、按钮、转换开关、电流表、电压表、电位器等，可按用户要求配装其他仪表；
◆ 内装隔爆型控制开关结构紧凑，可靠性高，体积小，通断能力强，寿命长，并有多种功能供用户选配；
◆ 内装防爆按钮采用胶粘工艺，保证了可靠的结合强度；
◆ 内装防爆指示灯采用特殊的设计，交流220/380V通用；
◆ 采用曲路密封结构设计，具有良好的防水防尘性能：
◆ 外露紧固件均用不锈钢材质，采用防掉式设计，便于用户安装，维护；
◆ 外壳可按用户要求采用碳素钢、不锈钢材质；
◆ 钢管或电缆布线。

技术参数
执行标准：GB3836.1，GB3836.2，GB3836.3，GB12476.1，IEC60079-0，IEC60079-1，IEC60079-7，IEC61241-1，EN60079-0，EN60079-1，EN60079-7，EN61241-1
防爆标志：ExdeⅡCT6 Gb/DIPA21 TA,T6
额定电压：220V/380V
额定电流：16A
防护等级：IP65
防腐等级：WF2
内装元件：TK系列防爆按钮(P79-P82)、TK系列防爆开关(P83-P88)、TD系列防爆指示灯(P89) 、TDK系列防爆带灯按钮(P90)、TB系列防爆电表(P91-P92)、TDW电位器模块(P93)
使用类别：AC-15、DC-13
引入装置：DQM型G1"引入口规格，如用户要求配置普通型、不锈钢等电缆引入装置请特殊说明。
电缆外径：适合Φ12mm~Φ18mm电缆，请参考P201-P204页
安装方式：挂式、立式

外形及安装尺寸举例
